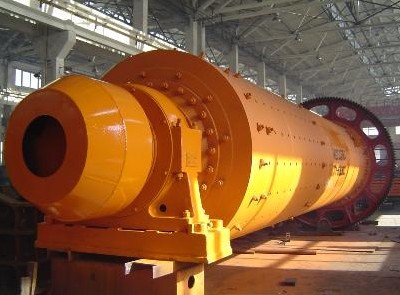

2.1x4.5濕式格子型球磨機

一、2.1x4.5濕式格子型球磨機結構組成、工作原理及結構特點

2.1x4.5濕式格子型球磨機構成組成
2.1x4.5濕式格子型球磨機主要是由給料部、進料部、筒體部、出料部、傳動部、基礎部、起重裝置、主電機以及電控箱等部分組成。

2、2.1x4.5濕式格子型球磨機工作原理
此類2.1x4.5濕式格子型球磨機是由電動機通過減速機直接帶動周邊大齒輪減速傳動。驅動回轉機構旋轉。筒體內部裝有適當?shù)哪サV介質（鋼球)，磨礦介質在離心力或摩擦力的作用下，被提升到一定高度，呈拋落狀態落下，欲磨制的物料由給料口連續地進入簡體內部，被運動著的磨礦介質粉碎，并通過格子板和連續給料的力量將產品排除機外，以進行下一段工序處理。

2.1x4.5濕式格子型球磨機結構特點
2.1x4.5濕式格子型球磨機主電機為JR138-8異步電機，通過減速機與小齒輪連接，實現減速傳動，驅動回轉部轉動。傳動軸承采用雙列調心滾動軸承，周邊大齒輪采用大模數鑄鋼齒輪，從而使傳動平穩、噪音小并且壽命長。大齒輪上沒有徑向密封齒輪罩，可進行有效的密封，大齒輪的潤滑方式采用的是油池自潤滑形式。

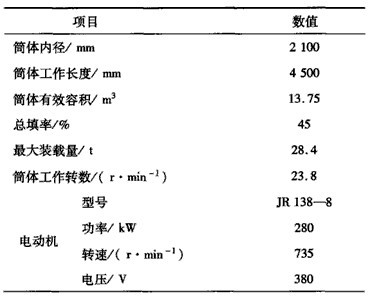

2.1x4.5濕式格子型球磨機技術參數

球磨機價格會根據鋼材價格變動而浮動，了解當前吉宏球磨機價格請致電：13849116116 0371-64371564。

 二、2.1x4.5濕式格子型球磨機新設計技術

2.1x4.5濕式格子型球磨機主軸承
一般大型球磨機采用的軸承為滑動軸承，本2.1x4.5濕式格子型球磨機選用了一對雙列調心滾子軸承。調心滾子軸承具有兩列滾子，主要用于承受徑向載荷，同時也可以承受住一方的軸向載荷。而較高的徑向載荷能力，特別適用于球磨機重載和震動載荷的工況，同時還能補償一定的同軸度誤差，但是對這種2.1x4.5濕式格子型球磨機則具有較高的安裝精度要求。

2.1x4.5濕式格子型球磨機大小齒輪裝置
一般2.1x4.5濕式格子型球磨機的大小齒輪采用的是直齒，但是這次改進后采用了斜齒傳動，其優點是容易調整，壽命長，傳動平穩，噪音比較低，承載力比較強，并采用了油池潤滑，在大小齒輪表面上形成油膜。該潤滑方式潤滑效果好，減少了潤滑油的浪費，缺點是按照精度要求高。

2.1x4.5濕式格子型球磨機筒體起重裝置
增加了筒體的起重裝置，可以在停機檢修時將起重裝置安裝在筒體下部，將筒體頂起，方便于檢查和維修以及更換主軸承。
