球磨機襯板在球磨機組成中地位無疑是重要的，我們對球磨機襯板的設計規格要求相對的很高。那么，球磨機襯板的規格和固定是怎樣的？來領教一下吧！

一、球磨機襯板規格的設計：

球磨機的襯板尺寸的大小要考慮搬運、裝卸和進出磨門時方便等因素。近幾年，球磨機的襯板尺寸已統一，寬度為314mm，整塊襯板長500mm，半塊襯板為250mm，厚度40~50mm，質量約在45~55kg。

二、球磨機襯板的螺栓聯接：

襯板的固定方式有螺栓聯接和鑲砌兩種方式。當用螺栓固定襯板時，要使襯板緊貼在筒體內壁上，不得有空隙存在。為了防止料漿或料位進入沖刷筒體，應在襯板與筒體間裝設襯墊。為了防止料漿沿螺栓孔流出，固定襯板的螺栓配有帶錐形面的墊圈。錐形面內填塞麻圈，擰緊螺母時麻圈被緊緊壓在錐形墊圈內，這樣螺栓與筒體螺栓孔之間的間隙即被消除。為了防松，螺栓要求帶雙螺母或防松墊圈。

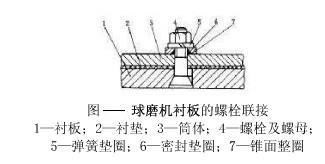

球磨機螺栓聯接如下圖：

三、襯板螺栓聯接的特點：

螺栓聯接固定的優點是抗沖擊、耐振動，比較可靠。其缺點是需要在筒體上鉆孔，耗費人力物力，減弱筒體強度，且可能漏料。小波紋襯板一般都是互相交錯地鑲砌在筒體內，彼此擠緊時就形成“拱”的結構，再加上水泥砂漿的凝結固化，一般是十分牢固的。為了能夠擠緊，在襯板的 環向用鐵板楔緊。

球磨機的每一個組成，都一定程度上影響這球磨機的產量和工作效率。所以，每一個小細節，每一個組成部分，我們都要融入心血進去，設計出好的產品球磨機。
