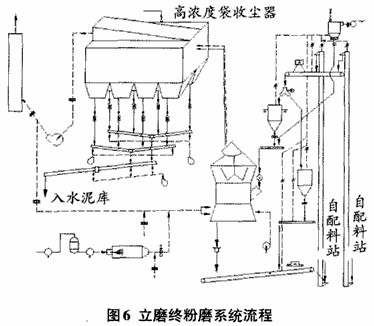

此立磨終粉系統主要由立式球磨機、高濃度袋收塵器和風機組成，流程圖如下圖6顯示。

立磨終粉磨系統主機配置

入立磨提升機 能力220t/h；裝機功率37kW。
立磨吐渣提升機 能力80t/h；裝機功率22 kW。
立磨（內帶選粉機） 磨盤直徑：4600mm；成品量135t/h(s=330m²/kg)；裝機功率3600kW。
袋收塵器 處理風量430000m³/h。
排風機 風量：452000m³/h（正常），480000m³/h（最大）；全壓7900Pa；裝機功率1450kW。

指標 主機裝機功率5109kW；產品裝機功耗37.85kW/t（只考慮主機裝機功率）

其特點是：流程簡單，系統電耗低；廠房占地少，立磨又可以露天布置，因此土建費用相對較少；另外立磨的維修量比輥壓機要少，所以運轉率較輥壓機系統高。
