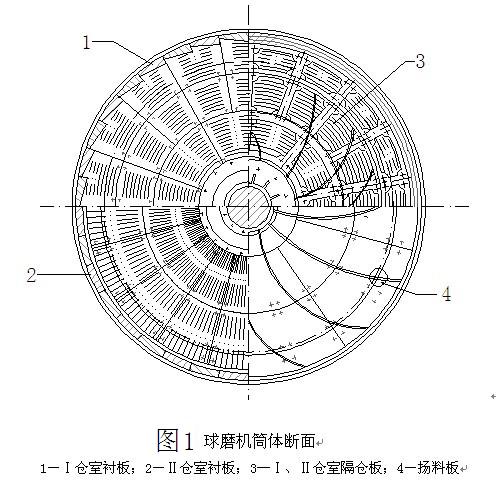

球磨機筒體是用鋼板卷制焊接而成的圓筒形薄壁殼體，磨機筒體內裝設有不同形狀的襯板和隔倉板，在球磨機筒體本身還開有人孔，以便檢修和裝填研磨體。磨機筒體是一種承受交變動載荷并處于低速而長期運轉的構件，而且又是磨機的主體。因此在設計中必須考慮它是不是更換零件，即要保證工作中安全可靠，長期使用。在制造中的關鍵就是保證筒體的圓度和焊接質量。（球磨機筒體斷面如下圖1）

筒體的設計原則可以分成六點如下：

1．鋼板材質的選擇；

2．排列球磨機筒體鋼板的原則；

3．對于直徑比較大的球磨機筒體，在其中部如有環向焊縫，可按等強度理論，把中部的鋼板選的適當厚些，但筒體的內表面應保證光滑。

4．筒體上固定襯板和隔倉板的螺栓孔應根據襯板尺寸等距離開設，縱橫成行，以便于加工。

5．筒體上的人孔應開在各倉的中部位置，各倉的人孔還要沿筒體母線對稱錯開，這樣對調整倉板位置有較大的余度，對筒體強度也有好處，也便于裝卸研磨體。

6．人孔的規格。人孔也叫磨門，它的作用就是為了使筒體內的零件和人能自由進出，便于檢修，所以其尺寸不宜太小，但也不宜過大，若人孔開的過大，對筒體的斷面強度消弱嚴重。
