Φ3.2×13m球磨機目前普遍選用的一種年產50萬噸水泥的水泥球磨機，如何在開流條件下實現年產50萬噸水泥，同時實現高效節能，是許多水泥生產企業和相關科研究院所共同關注的內容。
2008年10月，安徽蒙城縣萬塔水泥有限公司的Φ3.2×13m球磨機，驅動功率1600kw，采用了華式立破作預破碎，同時采用了磨內篩分技術，該方案從2009年3月投產以來生產穩定、性能可靠，生產P•O42.5級水泥，比表面積大于350m²/kg，80μm篩余小于1.5%，產量達69～71t/h。生產P•O32.5級水泥，80μm篩余小于2.5%，產量達76～78t/h，達到了預期的目標，取得了比較滿意的效果。
一、工藝方案
為了減少設備投入，同時也減少運行費用，決定采用開流粉磨工藝系統。用華式立破作預粉碎，可以獲得65%左右的小于2mm粒徑的物料，最大料徑在10mm左右，經預粉碎后的水泥熟料、混合材料再加粉煤灰直接送入Φ3.2×13m球磨機。將該球磨機分為三倉，同時采用磨內篩分技術。
二、實施
1、粉磨物料組成見下表1
2008年10月，安徽蒙城縣萬塔水泥有限公司的Φ3.2×13m球磨機，驅動功率1600kw，采用了華式立破作預破碎，同時采用了磨內篩分技術，該方案從2009年3月投產以來生產穩定、性能可靠，生產P•O42.5級水泥，比表面積大于350m²/kg，80μm篩余小于1.5%，產量達69～71t/h。生產P•O32.5級水泥，80μm篩余小于2.5%，產量達76～78t/h，達到了預期的目標，取得了比較滿意的效果。
一、工藝方案
為了減少設備投入，同時也減少運行費用，決定采用開流粉磨工藝系統。用華式立破作預粉碎，可以獲得65%左右的小于2mm粒徑的物料，最大料徑在10mm左右，經預粉碎后的水泥熟料、混合材料再加粉煤灰直接送入Φ3.2×13m球磨機。將該球磨機分為三倉，同時采用磨內篩分技術。
二、實施
1、粉磨物料組成見下表1
|
品種
|
旋窯熟料
|
電石渣
|
粉煤灰
|
石灰石
|
脫硫石膏
|
綜合水分
|
|
P·O32.5
|
51
|
5
|
31
|
8
|
5
|
1.5～2
|
|
P·O42.5
|
65
|
5
|
19
|
6
|
5
|
1.5～2
|
2、表2水泥球磨機分倉情況
|
倉別
|
倉長/m
|
襯板形式
|
填充率/%
|
研磨體裝載量/t
|
平均球徑/mm
|
|
1倉
|
3.5
|
階梯
|
32
|
39
|
59.5
|
|
2倉
|
2.25
|
大波紋
|
31
|
24
|
25.4
|
|
3倉
|
6.25
|
小波紋
|
29
|
63
|
|
表3水泥球磨機各倉研磨體級配
|
1倉
|
球徑/mm
|
Φ80
|
Φ70
|
Φ60
|
Φ50
|
Φ40
|
Σ
|
|
裝載量/t
|
5
|
7
|
13
|
9
|
5
|
39
|
|
|
2倉
|
球徑/mm
|
Φ30
|
Φ25
|
Φ20
|
|
|
|
|
裝載量/t
|
8
|
10
|
6
|
|
|
24
|
|
|
3倉
|
球徑/mm
|
Φ12×12
|
Φ10×12
|
Φ×
|
Φ8×10
|
|
|
|
裝載量/t
|
20
|
25
|
18
|
|
|
63
|
3、磨內篩分技術

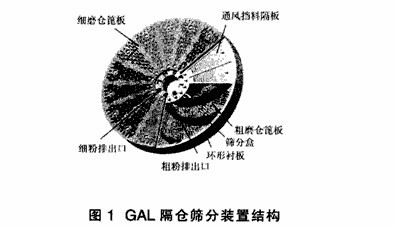

兩道隔倉裝置全部采用GAL型組合篩分的雙層隔倉裝置，如圖1所顯示，該篩分裝置是軸向風力篩分、徑向動力篩和周向離心力篩分的組合。篩分動力強、篩分面積大、通風效果好、篩分能力強。其主要結構參數見下表4。
球磨機磨尾出料采用改進的GAL型段分離防堵結構，出料篦縫寬5mm。
表4隔倉篩分結構參數
|
倉位
|
粗磨倉篦縫寬/mm
|
細磨倉篦縫寬/mm
|
篩板縫寬/mm
|
內擋料隔板縫寬/mm
|
|
一、二倉隔板
|
8
|
6
|
1.8
|
2.5
|
|
二、三倉隔板
|
6
|
5
|
1.2
|
2.5
|
3、工程效果
該水泥粉磨系統主要用于生產P•O32.5水泥和P•O42.5水泥，見表5。
表5產品情況
|
品種
|
細度（80μm孔篩篩余）/%
|
比表面積/(m²/kg)
|
臺時產量/(t/h)
|
噸水泥裝機電耗/(kwh/t)
|
|
P·O32.5
|
2.5
|
|
76～78
|
23.4
|
|
P·O32.5
|
1.5
|
＞350
|
69～71
|
25.7
|

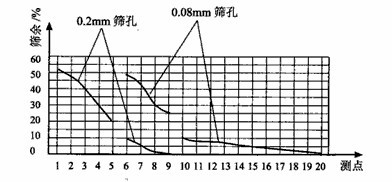

其中生產P•O42.5水泥時的磨內篩析曲線如下圖2，數據見下表6。
|
篩孔
|
一倉
|
二倉
|
三倉
|
|||||||||||||||||
|
1
|
2
|
3
|
4
|
5
|
1
|
2
|
3
|
4
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
|
|
0.2mm
|
52.8
|
47.2
|
40.0
|
28.2
|
20.0
|
10.2
|
5.2
|
1.4
|
0.8
|
0.24
|
0.24
|
0.24
|
0.20
|
0.20
|
0.10
|
0.10
|
0.10
|
0.01
|
0.05
|
0.05
|
|
0.08mm
|
|
|
|
|
|
48.3
|
42.7
|
30.1
|
0.8
|
10.5
|
7.6
|
7.6
|
7.1
|
5.0
|
4.6
|
3.7
|
2.5
|
2.5
|
2.0
|
1.3
|
經過一年多的運行，產量穩定，運行可靠，沒有出現磨尾的研磨體堵縫影響出料等現象。達到并超過了預期的目標和要求。
